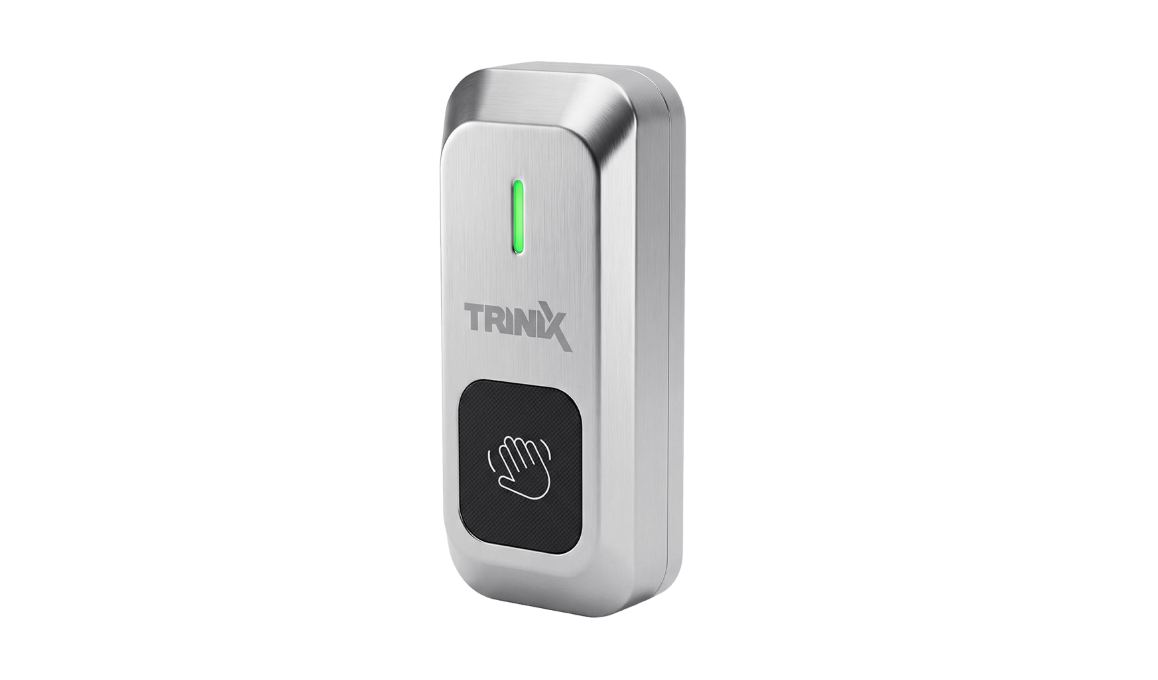

Сенсорний вихід без дотику: монтаж і налаштування
Безконтактна кнопка дозволяє подати команду на відкривання дверей простим наближенням руки до сенсора. Але стабільність її роботи залежить від правильного місця встановлення, схеми підключення та налаштування зони спрацювання. Варіанти такого обладнання представлені тут: https://triniti-sb.com.ua/knopky-vykhodu/bezkontaktna/.
Вибір місця встановлення
Монтаж безконтактної кнопки починається з вибору положення біля дверей. Сенсор повинен бути легко доступним під час виходу, але не реагувати на звичайний рух людей повз нього.
За конструкцією моделі можуть бути накладними або врізними. У першому випадку корпус встановлюється безпосередньо на поверхню. У другому потрібне підготовлене посадкове місце.
Перед свердлінням варто перевірити, чи дверне полотно та ручка не перекриватимуть доступ до сенсора.
Підключення до системи
Підключення кнопки виходу залежить від архітектури СКУД. Найчастіше сигнал передається на спеціальний вхід контролера. В інших схемах може використовуватися реле або інший комутаційний елемент.
Пряме керування електрозамком допустиме лише тоді, коли це передбачено схемою та електричні параметри виходу кнопки відповідають навантаженню.
Типова модель може використовувати:
- живлення 12–24 В;
- контакт COM;
- нормально розімкнений NO;
- нормально замкнений NC;
- окремі клеми живлення.
Перед підключенням потрібно звіритися зі схемою конкретного пристрою. Таке підключення дає змогу інтегрувати кнопку виходу в систему контролю доступу відповідно до логіки роботи контролера та виконавчого пристрою. Перед монтажем важливо перевірити призначення контактів і допустимі електричні параметри всіх елементів схеми.

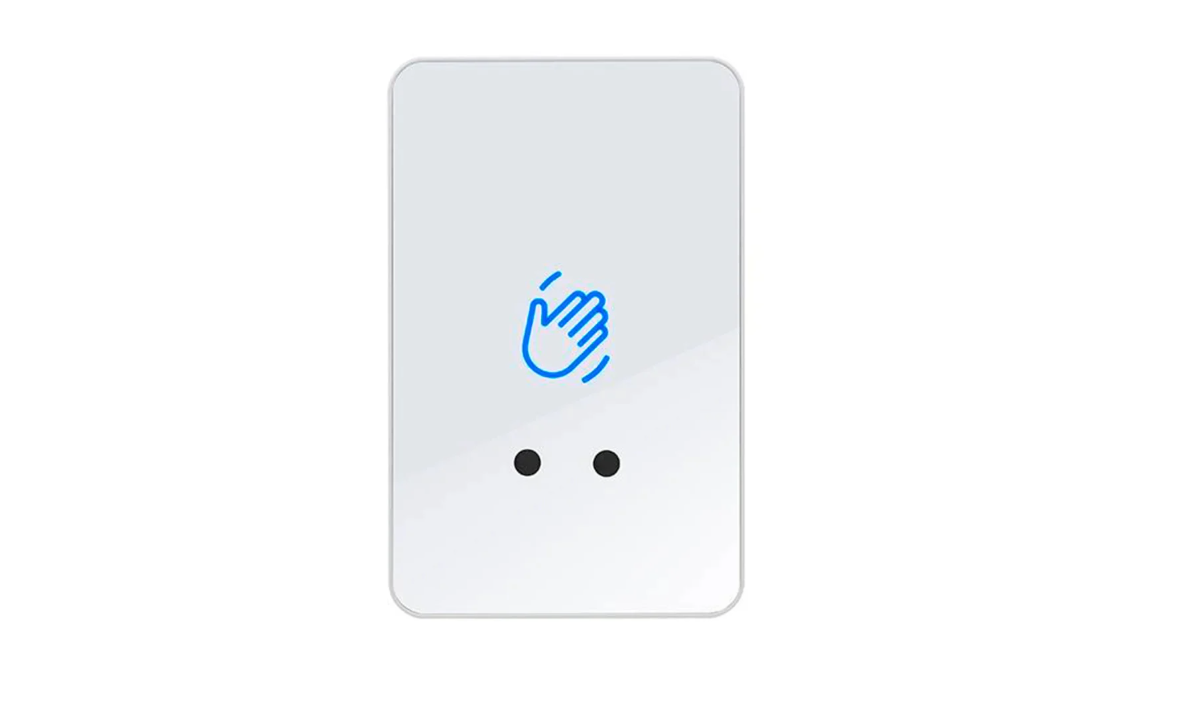

Як вибрати НР або НЗ
НР/НЗ контакт визначає стан електричного кола до активації сенсора. Вибір залежить від логіки входу контролера СКУД та побудови системи.
Не потрібно автоматично використовувати NO для одного типу замка, а NC для іншого. Правильне рішення визначається повною електричною схемою.
Особливо важливо не перевищувати допустиму напругу та струм релейних контактів кнопки.
Налаштування сенсора
Після подавання живлення перевіряють сенсорний вихід без дотику та визначають комфортну відстань спрацювання. Якщо модель підтримує регулювання, чутливість потрібно збільшувати або зменшувати поступово.
Зона має бути достатньою для природного руху рукою, але не настільки великою, щоб сенсор реагував на людей, які просто проходять поруч.
Якщо передбачений таймер затримки, його налаштовують відповідно до логіки системи та потрібної тривалості сигналу.

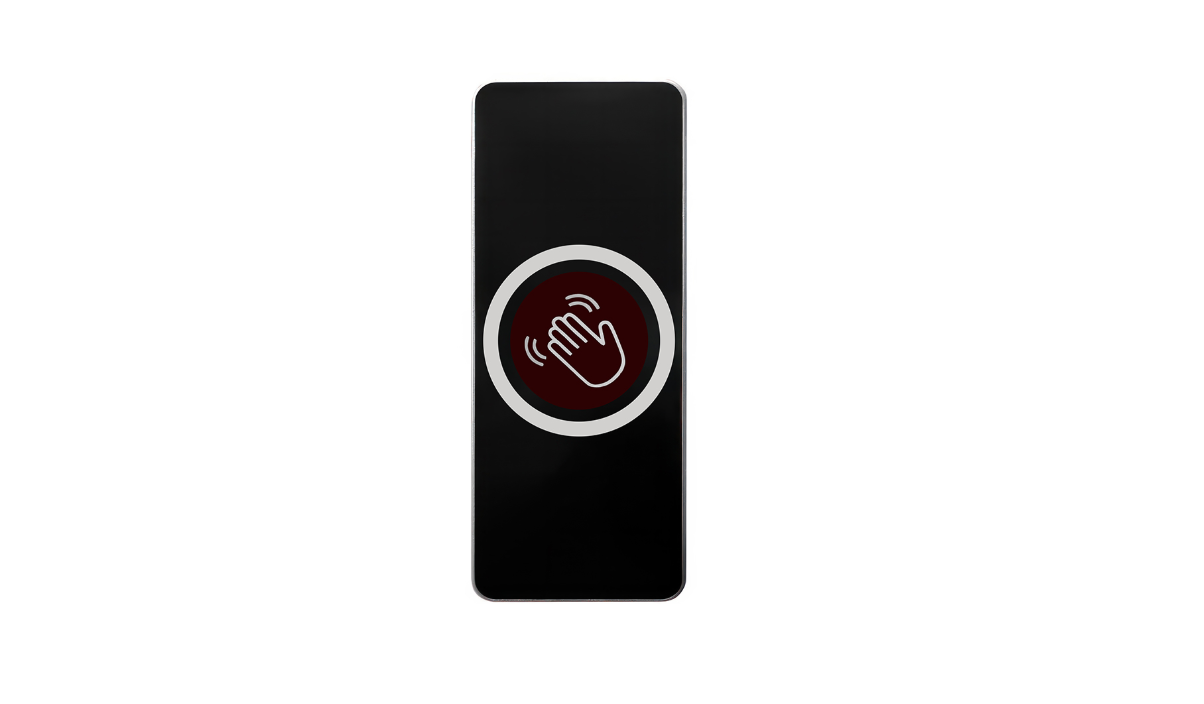

Перевірка після монтажу
Потрібно виконати кілька тестових проходів із різною траєкторією руху. Перевіряють спрацювання сенсора, відкривання замка та індикацію.
Якщо виникають випадкові активації, спочатку потрібно перевірити зону виявлення та положення кнопки. Причиною може бути надмірна чутливість або рух об’єктів поруч із сенсором.
Після налаштування система повинна стабільно виконувати весь цикл: виявлення руки, формування сигналу, розблокування та повторне блокування дверей. Фахівці Трініті-СБ допоможуть підібрати безконтактну кнопку та сумісні компоненти СКУД для потрібної схеми підключення і умов експлуатації.
